護河格賓網-格賓網面及格賓鋼絲的設計

護河格賓網-格賓網面及格賓鋼絲的設計

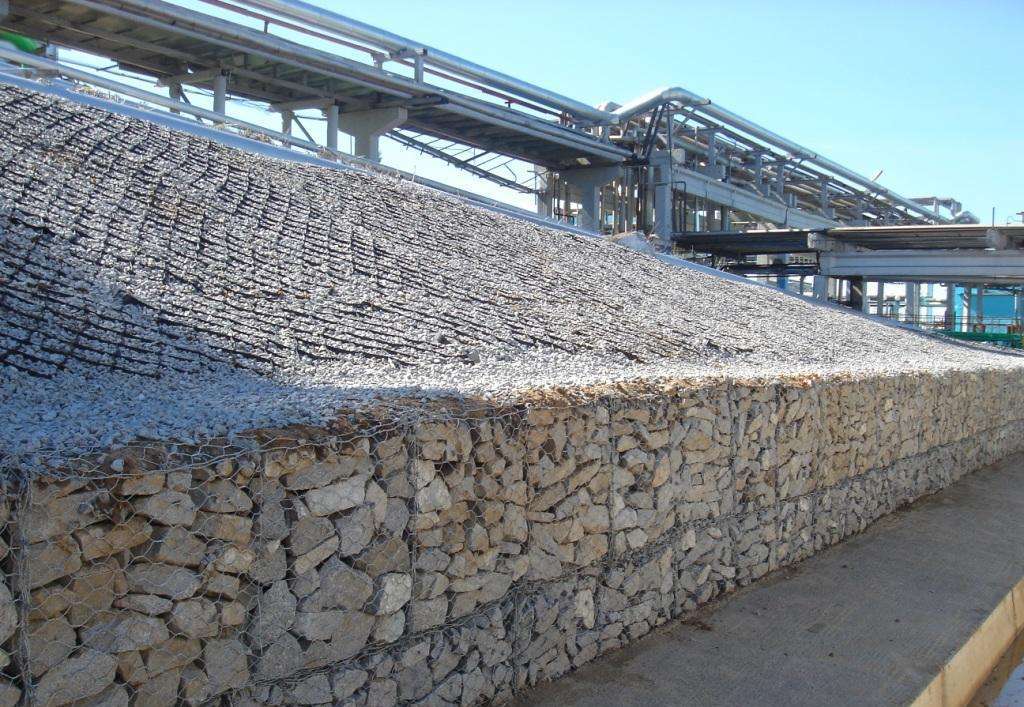

網箱是指用重型六角網作的箱型網籠，因此有稱之為“石籠網或者石籠網網箱”，歐洲也叫格賓網,石籠網箱。石籠網箱在施工現場經石頭填充，構成具有柔性、透水性及整體性的結構， 如擋墻、河道襯砌、堰等支擋的防沖蝕工程。

石籠網(格賓網)是金屬線材編織的角形網(六角網)制成的網箱，使用的金屬線徑是根據六角形的大小而不同。如果是金屬鍍層的金屬線六角形，則使用線徑為2.0mm到4.0mm的金屬線，如果是PVC包覆的金屬線編織的六角網，則使用外徑為3.0mm到4.5mm的PVC(金屬)線，外框邊緣的線則使用比六角網 線粗一號的線。

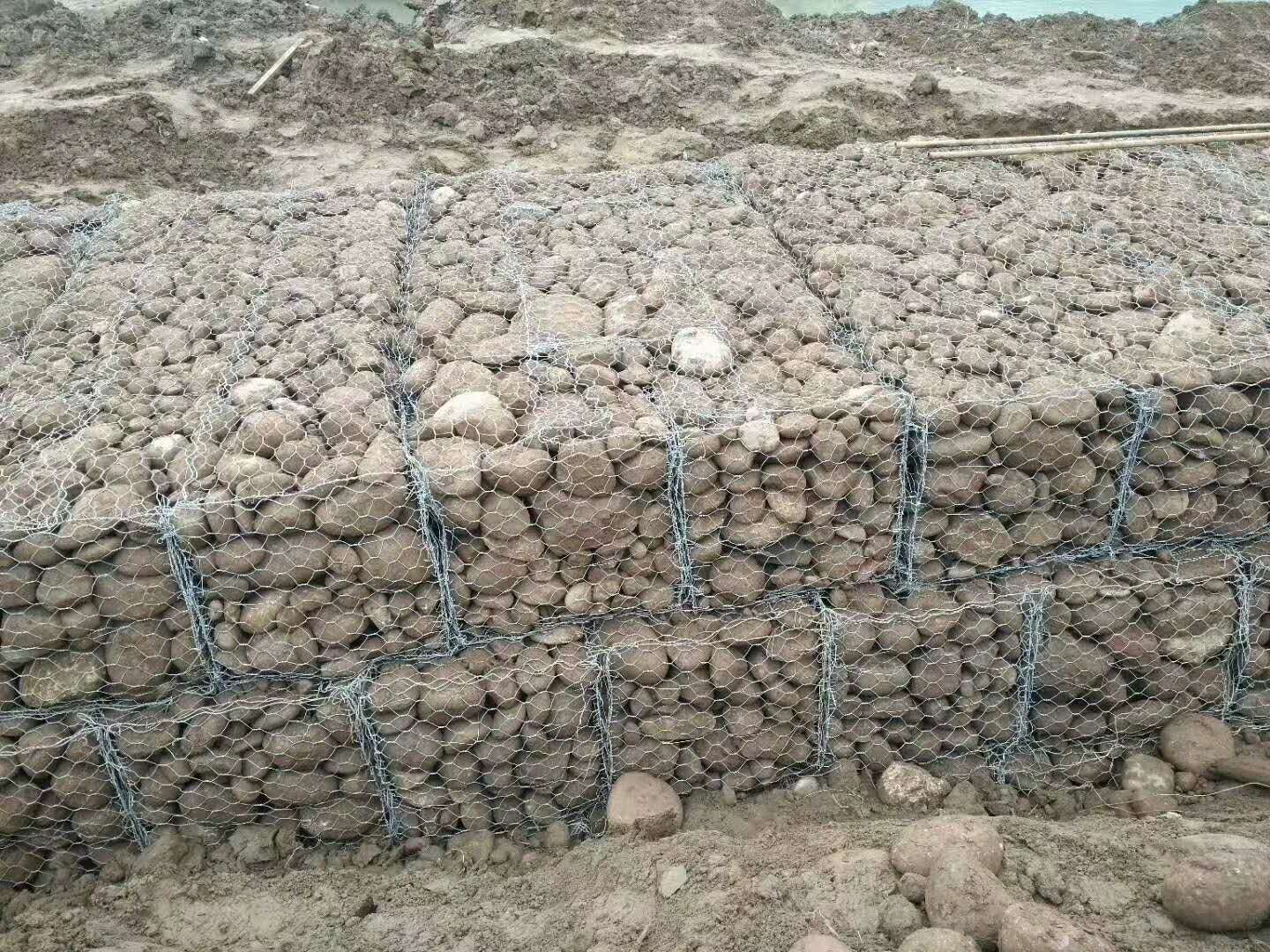

格賓網箱用于加固坡腳，標準尺寸為長4m，寬1m，高1m。內部按1m間隔布置隔板。
        格賓網面及格賓鋼絲的設計：
        1)格賓網面是由鍍高爾凡等防腐處理的低碳鋼絲經機器編制成的六邊形雙絞合網，使用壽命大于50年。
        2)網孔尺寸：底部及護坡格賓網箱60mm*80mm、格賓網箱80mm*100mm，機制成六邊形雙絞合網孔。
        3)鋼絲線徑：（1）格賓墊：網面2.0-2.7mm，邊端2.7mm，絞合2.2mm；（2）格賓網箱：網面2.7mm，邊端3.4mm，絞合2.2mm。
        4)鍍層厚度：鋼絲鍍高爾凡每平米大于215g，2.2mm鋼絲鍍層兩每平方米大于230g，2.7mm鋼絲每平方米大于240 g。
        5)鍍層附著力要求：當鋼絲纏繞4倍于鋼絲直徑的鋼棒6圈時，用手指摩擦，鍍層不會出現剝落或者開裂的情況。
        6)網面抗拉強度大于30kN／m2，鋼絲抗拉強度大于350MPa，延伸率不低于12％。
        7)翻邊要求：為加強網面與邊端鋼絲的連接強度，需將網面鋼絲通過機械翻邊纏繞在邊端鋼絲上，纏繞圈數≥2.5圈。
        8)絞邊要求：采用與網面鋼絲相同材質的鋼絲，為保證聯接強度需嚴格按照間隔10~15cm單-雙圈交替絞合。
        9)鋪設時由制造商提供技術支持，石料選用大于網孔1～2倍為宜，采用無風化、無銹蝕的堅硬石料，空膿密實度大于85％，表面盡量鋪設大粒徑石塊，保證面層均勻平整。
